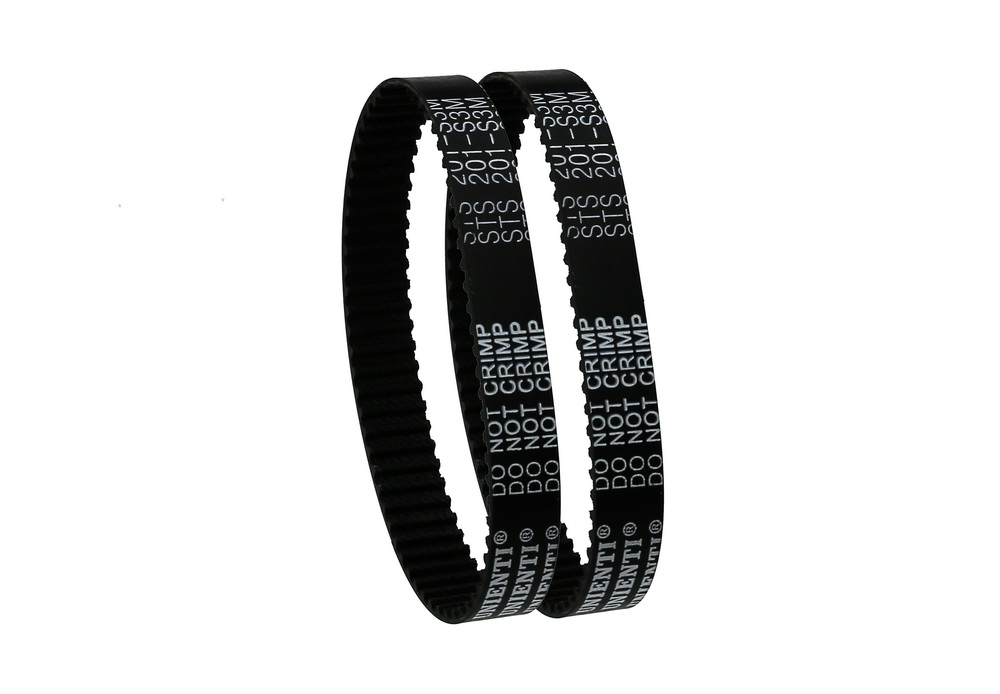

同步齒形帶的工作面及帶輪的輪緣表面均做成相應的齒形，且帶與其嚙合的帶傳動。一般采用細鋼絲繩作強力層，外面包覆聚氨酯或氯丁橡膠。強力層的中線被定為帶的節線，節線周長為公稱長度。

寬度系列，mm	8、10、12、16、20、25、32、40、50、60、80、100、120
齒數系列	32、35、40、45、50、55、60、65、70、75、80、85、90、95、100、110、120、140、160、180、200
模數m系列， mm	1.5	2	2.5	3	4	5	7	10
寬度b	8～32	10～50	12～60		16～80	20～80	25～100	40～120
齒數Z	32～200		35～200		40～200		45～200	50～200
標記示例	模數m=4mm、寬度b=60mm、齒數Z=100的聚氨酯同步帶： 聚氮酯同步帶4×60×100

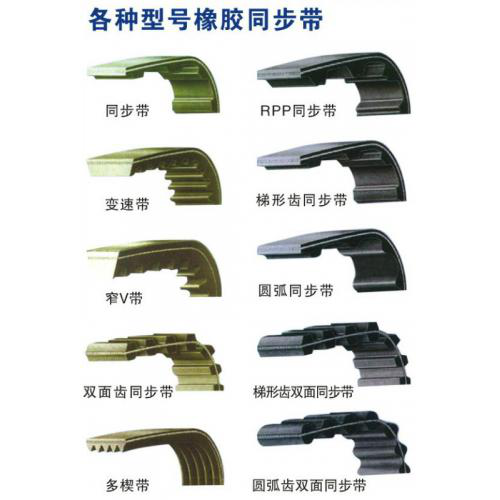

同步帶的分類



同步齒形帶的失效形式

    ①帶體疲勞斷裂；

    ②帶齒剪斷和壓潰；

    ③帶側、帶齒磨損、包布剝離；

    ④承載層伸長、節距增大、形成齒的干涉、爬齒；

    ⑤沖擊、過載使帶體斷裂；

    ⑥帶背面裂紋或帶變軟；

    ⑦運行噪音過大。
